LHS11030 ( 木工車床控制器 )-朗宇國際有限公司

產品中心

聯絡人 : 潘先生

電話 : +886-3-6581137 分機 11

傳真 : +886-3-6581027

Mail : sales.lulgroup@gmail.com

地址 : (30264)新竹縣竹北市勝利二路125號3樓

< >

特色：

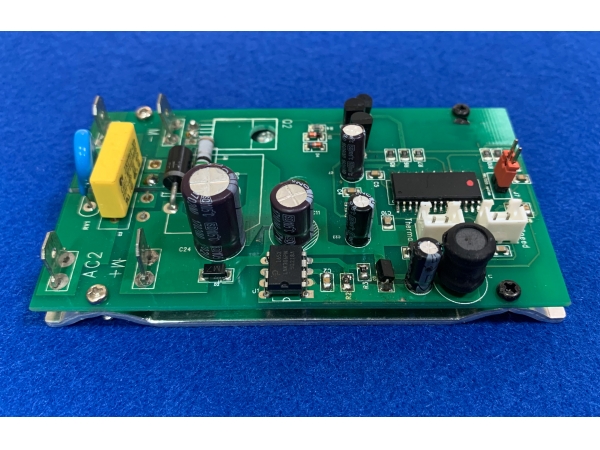

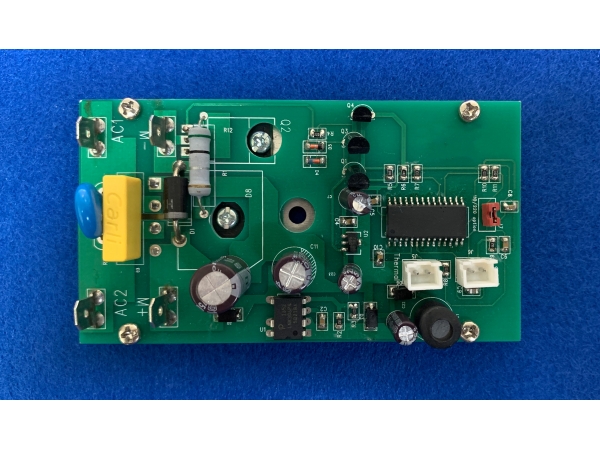

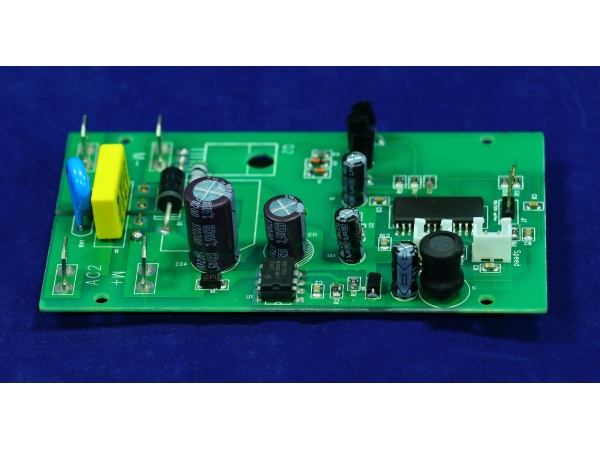

LHS11030 木工迷你筆切削機
有刷馬達控制系統
標準電壓輸入 AC 230 以內系統
控制IC型號 : LHS11030 (SOP28)
長 X 寬 : 100mm X 55mm

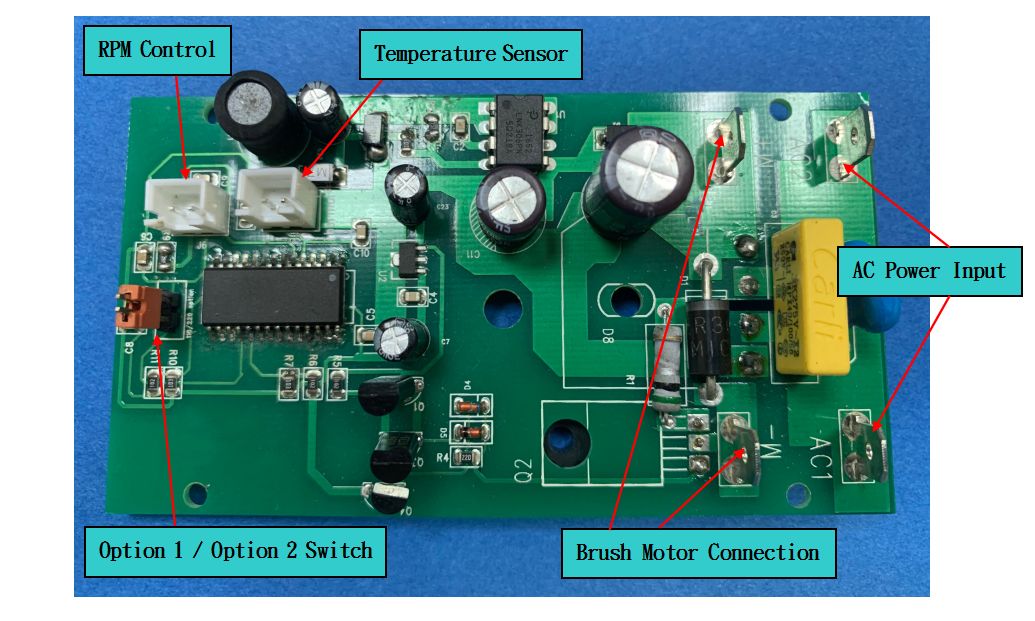

透過Jump J7選擇Option1或2切換不同控制模式

LHS11030沒有過電流保護,建議使用在8A以內
外接DC0~5V B20K VR訊號輸入控制馬達轉速

可以外接溫度感應器,達到保護點時關停馬達
可以透過R10 R11電阻分壓調整緩啟動的時間
B20K 旋鈕電位器參考 : 旋鈕電位器加工 4
鋁擠散熱片 : 編號 5
請注意小心短路，實驗環境應該保持淨空
其他各項功能請參考LHS11030使用手冊

完整資料或問題歡迎來信索取或詢問代理商

Gerber file : Free Download Here
